• Volvo Penta Inboard Performance Systems（IPS）かスターンドライブジョイスティックシステムを搭載した船舶に設置できます。



•
  • ソリッドステート9軸姿勢ヘディング参照システム（AHRS）
  • ヘディングの誤差、コースの偏差、舵の動き、消費電力を最小限に抑えながら快適な操船を提供

  • コミッショニングとキャリブレーションの最小化



このキットによってReactor 40 steer-by-wire技術をVolvo Penta Inboard Performance Systems（IPS）と船尾のドライブジョイスティックシステムを搭載した船舶に設置できます。
パワーボートとヨットボート用に設計された完全なパッケージを使用して、Garminはかつて商業ボートにしか利用できなかった高度な船舶操船技術をもたらしました。
Reactor 40オートパイロットシリーズは、これまでに提供してきたオートパイロットシステムの中で最も応答性の高いものです。
リアクター40のオートパイロットは非常に汎用性があります。パワーボートとセーリングの両方に対応できる機能は、ヘッディングホールド、風のホールド、タック/ジブ、ステップターンなどをすべてのコアパックで利用できます。



• 高度なソリッドステート9軸AHRSを使用すれば、リアクタ40をほぼどこでもあらゆる方向に搭載できます。さらに、この新しいシステムにより、機首方位誤差、コース偏差、方向舵運動、および消費電力を大幅に最小限に抑えながら、すべての船体に快適な乗り心地を提供します。



• この驚くべきオートパイロットは実際にあなたのコースを保持するために海にすばやく反応します。ボートがうねりで揺れているときでも、Reactor 40オートパイロットがあなたの望むコースを保つように自動で波やうねりに合わせて細かく当て舵をあて続けることができます。



• すべてのオートパイロットは試運転とキャリブレーションが必要ですが、水上でこのプロセスをできるだけ迅速かつ簡単に行えます。



•
  互換性のあるガーミンのネットワーク化されたチャートプロッタと接続して、ボートのどこからでもReactor 40を完全に制御することができます。事実上すべての天候および風の状態でもコースを保持することができます。
  システムは様々な予めプログラムされたトローリングの検索操船を円滑に実行することができます。
  さらに、互換性のあるガーミンネットワークチャートプロッタとBlueChart®g2Vision®チャート（別売）を使用すると、自動的にGPS経路を操縦する自動ガイダンス¹などのオプション機能を利用できます。



• Reactor 40オートパイロットは、最大3つのGHC™ヘルムコントロールユニットを使用して操作できます。GHCはNMEA2000®ネットワーク経由でオートパイロットシステムと通信するため、オートパイロットヘディングデータを他の機器と簡単に共有できます。これにより、Garminチャートプロッタに接続したときにMARPAとチャートオーバーレイが有効になります。
  オプションのハンドヘルドワイヤレスリモコンも利用できます。
  quatixマリンマルチスポーツスマートウォッチを使用してGHCを制御できます。
  ¹自動ガイダンスは計画に使用できますが、目視を行ってください。自動ガイダンスは安全なナビゲーション操作に取って代わるものではありません。


• CCUの仕様
• 寸法：3 19/32 "直径（91.4 mm）
• 重量：5.6オンス（159g）
• 温度範囲：-5°F〜131°F（-15°C〜55°C）
• ケース材質：IEC 529 IPX7規格に完全防水、高衝撃性プラスチック、防水
• CCUケーブルの長さ：9.5フィート（3 m）
• NMEA 2000電源入力：9-16V

• NMEA 2000 LEN：3（150 mA）



• オートパイロットゲートウェイの仕様
• 寸法（L×直径）：5 1/8インチ×2 3/8インチ×1インチ（130mm×60mm×25mm）
• 重量：1オンス（28 g）以下

• 設置の注意■電源
  ECU供給電源は12-24V　動作: 10V to 30V
  クランキングバッテリーよりとってください
  ECUは40Aのヒューズが接続しています。最大消費電力は34Aです。常時10A使用します。延長は20Aの容量のケーブルを使用してください
  CCU駆動にはNMEA2000ネットワークが必要です。
  NMEA2000ネットワークにも12V1A電源を供給してください

  ■スイッチ
  ECU電源に40Aブレーカーを設置してください
  NMEA2000ネットワーク電源スイッチを設置してください

  ■ECU　CCU設置
  ポンプをコントロールするECUはポンプの50cm以内に設置してください。
  水平垂直加速度ヘディング情報を供給するCCUは磁気の影響を受けない場所に水平設置してください

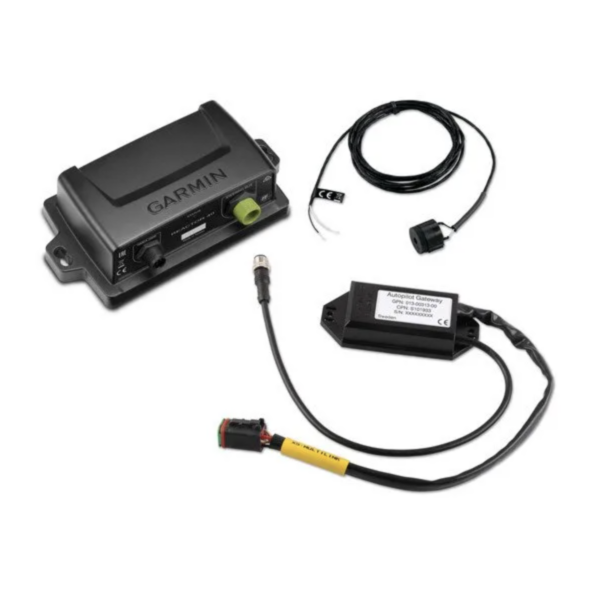

• Reactor 40 CCU（コースコンピュータユニット）
• ボルボIPSゲートウェイ
• 相互接続ケーブル
• ブザー
• NMEA2000®ドロップケーブル（2メートル）
• NMEA 2000電源ケーブル
• NMEA 2000 Tコネクタ
• 雌雄ターミネーター
• ドキュメンテーション

• Garmin オートパイロットに簡単で便利なモードとステアリング制御を提供します
• ヘディングホールドとコース修正のためのジェスチャー制御により、行きたい場所にリモコンを向けるだけで済みます
• 明るく太陽光でも読みやすいカラーディスプレイと、快適さとコントロールを実現する人間工学に基づいたデザインが特徴です
• プログラム可能なプリセット ボタンにより、お気に入りの機能にすばやくアクセスできます
• 万が一水に落としても浮く耐水設計
