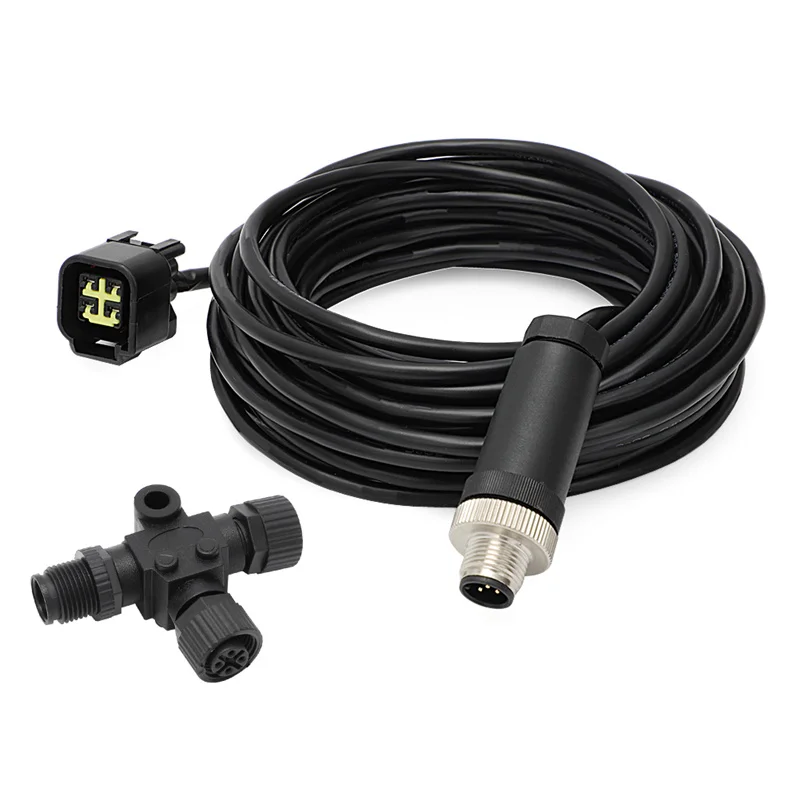

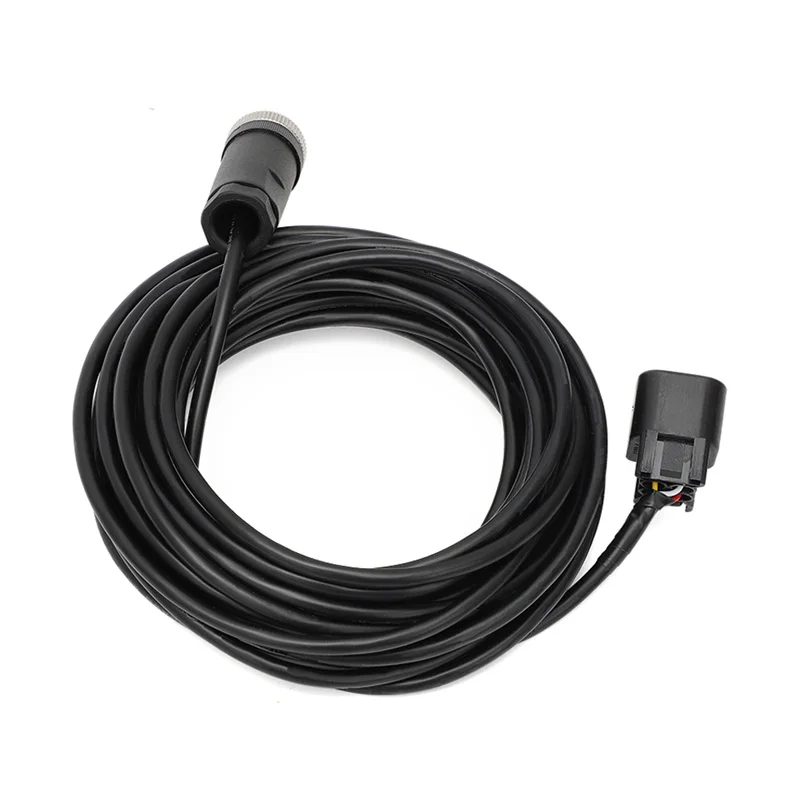

Lowrance & simrad 000-0120-37用,nmea 2000 (7m) w/; t; ヤマハエンジンインターフェイスケーブル
出力:
** エンジンモデルによっては圧力センサーの追加が必要になる場合があります

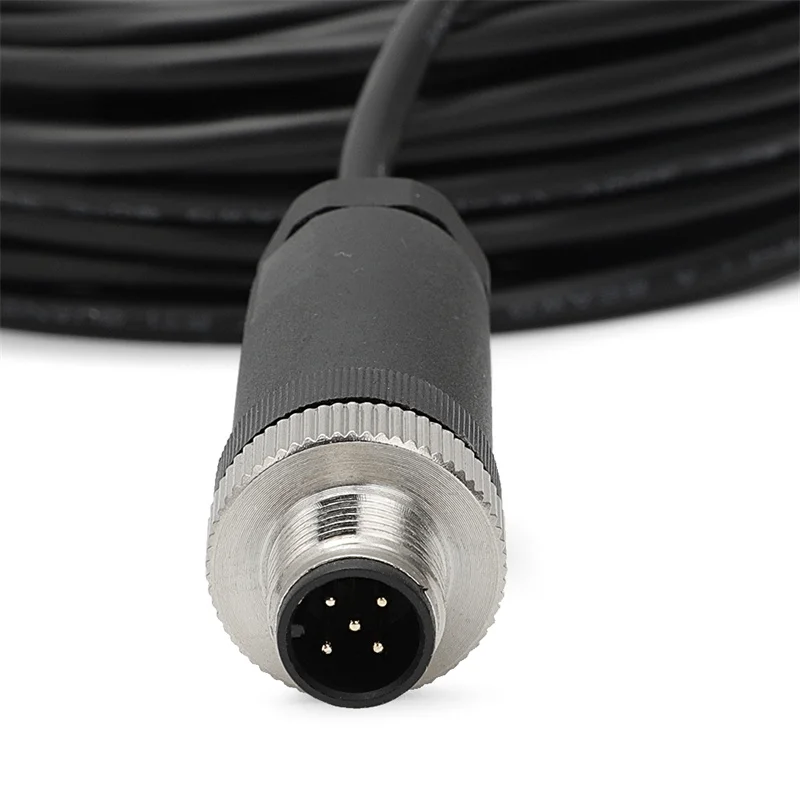

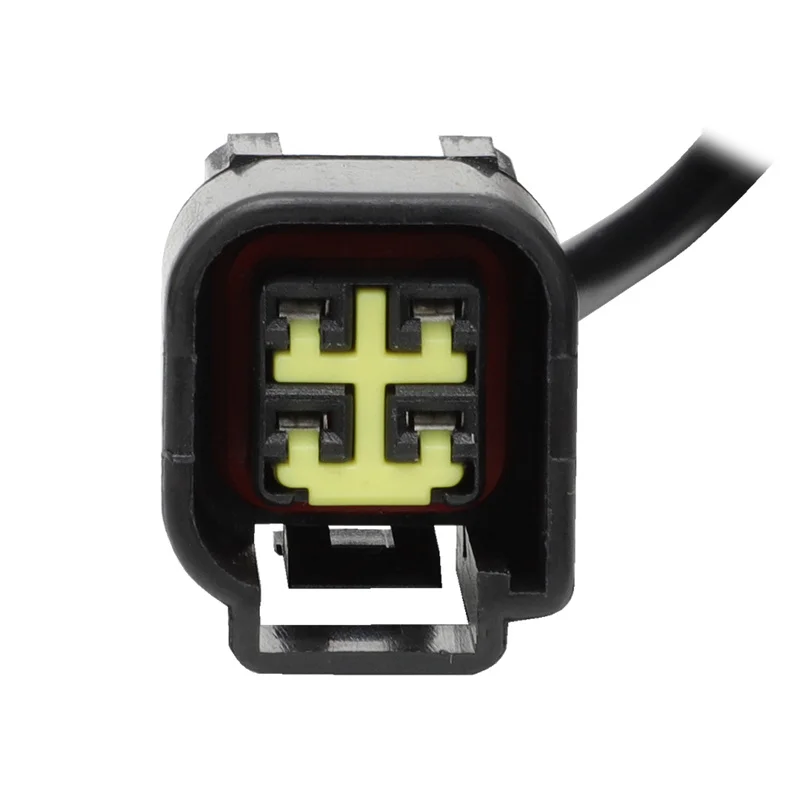

4ピンデータコネクタ Nmea 2000ネットワークで使用します。 Nmea 2000に準拠したGPS/チャートプロッティングユニットで動作します。 エンジンのカウリングの下にあるnmea 2000コネクタに直接接続します。
ボートには、ケーブルがGPSユニットとインターフェースするために、少なくとも基本的なnmea背骨 (スターターキット) が取り付けられている必要があります。
ヤマハエンジンに接続するためのコマンドリンクとシステムはありません。
-
-2006以降: f50,t50,f60,t60,f75,f90,f115,lf115,f150,lf150,f200,lf200,f225,f225,f250,lf250
-
-2006以降: z150、lz150、vz150、z175、z200、lz200、vz225、z250、lz250、vz250、z300、lz300、vz300
-
Shoモデルも含む
ヤマハの2008モデル付近以降の4スト燃料噴射モデルとNMEA2000接続する方法
ヤマハの2008モデル付近以降の4スト燃料噴射モデルは自動車でいうところのCANラインが組めます。ヤマハで言う「コマンドリンク」となります
コマンドリンク(コマンドメーター)を使用せずアナログメーターにてリギングした場合のNMEA2000接続する方法
船外機側のコマンドリンク用バイスワイヤの端子が余るのでそこから直接引く
ロランスヤマハ専用インターフェイスケーブル Lowrance EP-20 engine interface cable
備考
コマンドリンクをセットした場合のNMEA2000接続する方法
コマンドリンクハブからECMのデータを抽出のために以下の純正部品が必要
・6Y9-8A2D0-40 NMEA2000ゲートウェイハブ ￥41,000
・6Y8-82521-01~51 ピグテールバイスワイヤ ￥7,000前後(長さによる)

|
