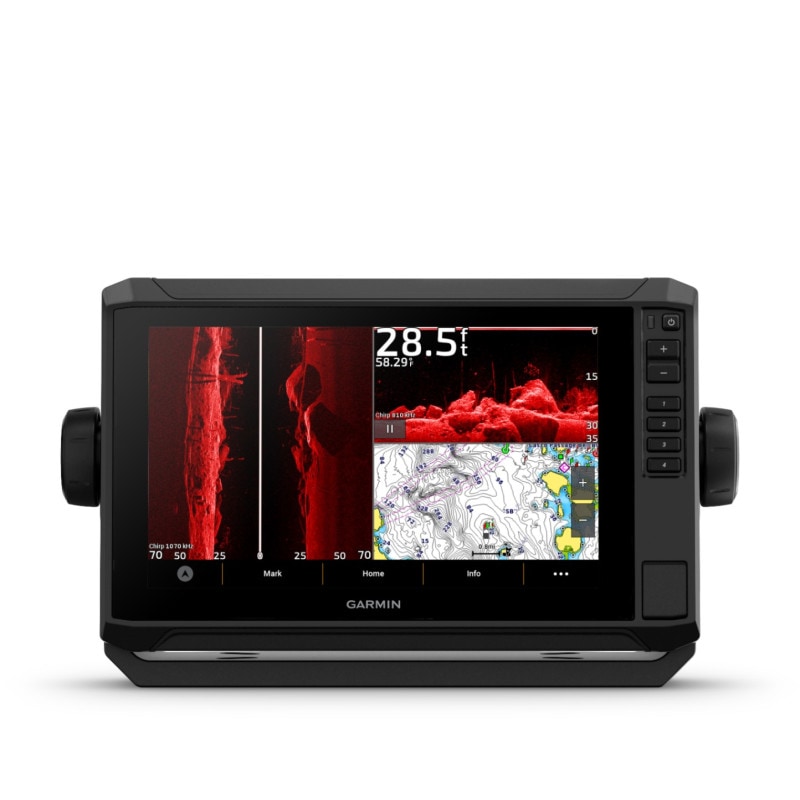

最新GPS魚探 ECHOMAP UHD2 92SV
9インチDGPSフルCHIRP タッチパネル魚探 本体 日本語モデル
明るく、直射日光下でも使える９インチのコンボで、キー付きアシスト マルチタッチスクリーンです。明瞭で鮮明なCHIRP通常魚探とCHIRP UHD ClearVüおよびCHIRP UHD SideVüスキャンソナーに対応しており、LIVESCOPE やPanoptix™ が使用可能（別売）世界ベースマップ内臓、無償供与日本海岸線+湖岸線図対応 別売Newpec+海底地形図対応 BlueChart g2 HDおよび Vision HDに対応。更に、釣りをしている間に、30cm刻みの等深線で、自分だけの詳細地形図をその場で作成するQuickdraw Contours地図作成ソフトウェア搭載。内蔵Wi-Fi®を使用して無料のActiveCaptainアプリと組み合わせれば、新しいチャートを購入および日本中の作成済み詳細海底地形図がダウンロードできます。ActiveCaptainからは、スマート通知1や、マリーナやその他の興味深いスポットの詳細がわかるActiveCaptainコミュニティ、Quickdrawコミュニティのデータなどにもアクセスすることができます。本体脱着はクイックリリース式のベイルマウントなので、本体を簡単に外して携帯できます。
新しいグレードechoMap UHD2 タッチシリーズ
echoMap UHD2シリーズの中でタッチパネルモデルはGPSMAPとechoMap ULTRAの間の新しいグレードになります
echoMap UHD/UHD2/ULTRA タッチシリーズ（仮称)として別のグレードとして認識していく必要があります。
echoMap UHD/UHD2/ULTRA タッチシリーズはechoMap Plus と違うソフトウエアの系統となり、echoMap UHD/UHD2/ULTRA タッチシリーズとしての今後のバージョンアップが行われます。
できること
- echoMAP PLUS75/95SVとUHD72/92SV UHD2 62/72/92SVとUITRA122/102 はイーサネット経由で振動子を共有できます。
- UHD2 タッチシリーズではWIFIを使用してワイヤレス振動子共有 ポイント ルート情報の共有が可能です。※LIVESCOPEと地図の共有はWIFIワイヤレスではできません。有線イーサネットの接続で共有可能です。
- 最大８台のechoMAP PLUS75/95SVとUHD 72/92SV UHD2 62/72/92SVとUITRA122/102をイーサネットでウェイポイントを共有できます。
- 最大８台のPanoptix、GCV10/GCV20ソナー、その他のechoMAP PLUS75/95SVとUHD 72/92SV UHD2 62/72/92SVとUITRA122/102SVの内蔵ソナーを共有します。
- イーサネット経由でPanoptixのソナー、GCV10/20ソナー他のechoMAP PLUS75/95SVとUHD 72/92SVとUITRA122/102SVの内蔵ソナーを共有し、スクロールバックしてのウエイポイント記録が可能になります。
- echoMAP UHD 72/92SV UHD2 62/72/92SVと72cvでネットワーキングしている場合、サイドビュー発振回路を持たないechoMAP UHD 72cv でもsideVUの画面を表示できます。
- panoptixは一つのネットワークで最大１基下方と１基前方 の合計２基までのPanoptixが使用できます。
- ユーザーは同時にPS22とPS30を使用することができます。
- ユーザーは同時にPS22前方とLIVE SCOPE前方を同時使用することができます。
- ユーザーは同時にPS22下方とLIVE SCOPE下方を同時使用することができます。
- マップはイーサネットを介して共有可能です
- QUICKDRAW CONTOURSを共有することはVER8.0から可能です
FORCE™ TROLLING MOTOR 接続可能
現在 利用可能な最も強力で効率的な「トローリングモーター」を制御し、チャートプロッターの画面からウェイポイントにルーティングし、トラックを追跡します。定速でのドラッキングスピード保持が可能です。付属のリモコンとの連動も可能です。
できないこと
LIVESCOPEと地図の共有はWIFIワイヤレスではできません。
NMEA 0183データ入力することができません
NMEA 0183データは、イーサネットを介して共有することができません
- モバイルからWiFi経由でアプリケーションから操作できません
- モバイルからWiFi経由でアプリケーションから表示できません
- ユーザーは同時にPS22前方とPS31前方を同時使用することができません
- ユーザーは同時にPS22下方とPS30下方を同時使用することができません
- GPSMapまたはGSD24/25/26をechoMAP Plus/UHD/UHD2/ULTRAと同一ネットワークに接続はできません。接続されている場合、echoMAP Plus/UHD/UHD2/ULTRAは全画面エラーを表示し、echoMAP PLUS/UHD/UHD2/ULTRAが再び使用可能にするためにはGPSMAPまたはGSDの接続を解除する必要があります。
- レーダーは接続できません。
- ８以上のネットワーク機器を必要とする場合や（レーダーとGSD24/25/26）を使用する場合は、GPSMAPシリーズを使用する必要があります。
超精細スキャンソナー画像UHD対応
Garmin CHIRP UHD ClearVüスキャニングソナーはボートの下にあるものを写真的なイメージで捉えます。Garmin CHIRP UHD SideVüはあなたのボートの両側にある、詳細な情報を提供します。ストラクチャー、水面下の物体、魚がはっきりと見えます。Garmin CHIRPの通常ソナーとUHD ClearVüとUHD SideVüスキャニングソナーは1つのトランスデューサGT54UHD-TMに統合されています。
関連コンテンツ
最新魚探術 UHDを使った春のスポーニングエリア探査法
滋賀フロントラインプロダクション/ガーミン魚探GCV20＋GT34UHD-TM琵琶湖でかけ...
超高精細スキャンソナーシステム GCV20＋GT34UHD-TM ファーストインプレッショ...
スキャンソナーの再定義
左の標準スキャニングソナーと右の超高精細ClearVüスキャニングソナーとの見事な違いを見てください。
- 超高精細スキャニングソナーシステムは、ストラクチャーと魚の鮮明な画像を素晴らしいディテールで提供します
- 超高精細ClearVüソナーはボートの下の深さ60m までのストラクチャーの鮮明な画像の明瞭さを提供します
- 超高精細SideVüソナーは、ボートの側面に驚くほど鮮明なストラクチャーと魚のイメージを提供します
超高精細スキャンソナーシステムにより、明瞭さと詳細が再定義されます。3アレイGT54UHDトランスデューサを使用すると、超高精細でスキャンソナー画像を取得できます。驚くほど鮮明な画像で、ボートの側面の下にあるものの正体をすべてを見ることができます。
超高精細ClearVüスキャニング
このソナーシステムは、下向きの要素を介してより多くのパワーをターゲットに掛けることによって、他の高周波スキャンソナーより深いところでボートの下のストラクチャーと魚の鮮明な画像の明瞭さを提供します。
超高精細SideVüスキャン
驚くほど鮮明なストラクチャーの画像を見ながら魚を釣り上げてください。このように驚くほどの明瞭さですべてを見ることができるので、釣り場をすばやく偵察することが容易になります。
目視では見えないストラクチャーやネストを見つけて記録したい。
こうした要望が元に開発された超高精細スキャンソナーが搭載されています。
ガーミンCHIRPの違い
内蔵されているECHOMAP Plus/UHD/UHD2/ULTRA SVの魚探機能には、CHIRP通常魚探が含まれています。これは、民生品の魚探技術の中で、最も洗練された技術の1つです。CHIRP通常魚探は、従来の魚探よりもターゲット判別に更に力を入れたもので、驚く程はっきりとターゲットを識別できます。さらにMotorGuideやMinn Kotaエレキの内臓振動子にも対応可能です。（別売振動子ケーブルを他社よりご購入ください）
自分のマップを作成するクイックドローコンターズ
瞬時に30cmの等高線で画面上にパーソナライズされた釣りマップを作成します。あなたのニーズに合わせて色分け調整可能です。これらはあなたの所有物です。データを自分のものにしておくか、Garmin Connect ™のQuickdrawコミュニティと共有してするかは自由です。
ActiveCaptain Appと接続する
無料のオールインワンActiveCaptainアプリを使用すると、どこからでもマリン情報を管理できます。それはあなたの互換性のあるモバイルデバイスとchartplotter、チャート、マップ、およびコミュニティ間のシンプルで強力な接続を作成します。内蔵のWi-Fiを使用®してあなたが新しいチャートを更新または購入し、ダウンロードすることができます。OneChartへのアクセスのための無料ActiveCaptainアプリでは、スマートな通知1、マリーナのActiveCaptainコミュニティ、その他の興味のあるポイント、Quickdrawコミュニティのデータなどにアクセスできます。
ActiveCaptain App機器によってできることの違い
- ActiveCaptain AppでモバイルからWiFi経由でアプリケーションから操作できません
- ActiveCaptain AppでモバイルからWiFi経由でアプリケーションから表示できません
セールアシストの特長
SailAssistの機能にはレイライン、強化された風のバラ、ヘディング、コースオーバーグラウンドラインが含まれます。真と明白な風の角度と速度だけでなく、セットとドリフトと一見を見てください。風を最大にする競争力を得るために、レースライン、スタート前に燃える時間、レースタイマーを示すデータフィールドとともに、バーチャルスタートラインを示す事前レースのガイダンスページ。
最高の水上マップにアップグレード
ステップアップBlueChart G2はHDまたはBlueChart G2ビジョンHDオートGuidance²や他の偉大な機能を追加し、。単一のmicroSD™カードスロットは、アクセサリマップの購入に拡張可能なメモリを提供します。また、ActiveCaptainアプリを使用してOneChartで地図を購入し、互換性のあるチャートプロッタと自動的に同期することで、SDカードが不要になります。
LIVEで魚を見る
- ボートが静止していてもリアルタイムで、ボートの下やストラクチャー周りを泳ぐ、ベイトや、魚を非常に詳細な、見たままの水中動画をライブスコープは提供します
あなたの釣りテクニックに合わせてトランスデューサの探査範囲を簡単に調整できます。あなたのボートの前方を見たり、ボートの真下を見下ろしたりする事ができます。
６０mまでの遠く離れた、信じられないほど精細なリアルタイムスキャンソナー動画を見る事ができます
アテンションヘッディングリファレンスシステム（AHRS）は、船が揺れる条件でもソナーの表示を安定させます。
シンプルなプラグアンドプレイGarmin Marine Networkを使用して、簡単にインストールでき、同じネットワーク内の機器でシームレスに使用できます
これは明らかに、今までで最も素晴らしいソナー技術といえます。これまでにこのような水中のライブ動画見たことはことはないことでしょう。Panoptix LiveScopeはライブのリアルタイムスキャンソナーです。
誰でも明確に簡単に視認できます。ストラクチャーの近くで泳ぐ魚のソナー画像ライブスキャンを実際に見ることができます。
ピックアップするルアーを見ることさえできます。普通の魚探とは違ってボートは動く必要はありません。これらの動画はとても鮮明で正確で、少し練習すれば魚種を区別することができます！
1つのトランスデューサに2つのモード
1つのトランスデューサでLiveScope™DownとLiveScope™Forwardモードの両方を使用できます。あなたの釣り方に合わせて振動子モードを変更するのは簡単です。LiveScope Forwardを使用してボートの周りの構造や魚の鮮明な画像を確認し、LiveScope Downを使用してボートの真下を見ることができます。この動画は、GPSMAP AQUAMAP echomap Plus Touchとシームレスに統合できます。AHRSの安定化は、船が揺れる条件でもソナーが安定した状態を保つようにします。
Panoptix LiveScope Down
LiveScope Downモードでは、ボートが静止している間でも、ストラクチャーや水中を泳ぐ魚の生き生きした
スキャナーのソナー画像を、あなたのボートの下の６０mの範囲で詳細に見ることができます。
Panoptix LiveScope Forward
LiveScope Forwardモードは、あなたのキャストより先に偵察できる釣りをするうえで極めて優れたツールです。
ボートが静止している間でも、あなたのボートの周りのすべての構造物や魚を泳ぐ、生き生きした、非常に詳細なスキャナーのソナー画像を見ることができます。
Panoptix LiveScopeスキャンソナーシステムには、コンパクトなGLS 10ソナーブラックボックス、LVS32トランスデューサと簡単なプラグアンドプレイGarmin Marine Networkコネクタが含まれており、インストールが簡単で、GPSMAP AQUAMAP echomap Plus Touchとシームレスに統合できます。トランスデューサはClearVüソナーソースとして使用して、ボートの下にあるストラクチャーや魚探の履歴情報として見ることもできます。
|
オプションのPanoptixのオールビューイングソナーを追加し、あなたのボートの周りのすべてをみることができます。あなたのルアーが水の中のストラクチャーへ沈む状態、魚の動きとその餌への反応を、詳細に見ることができます。
NMEA2000®ネットワークサポート
エンジンデータ、センサー、FUSION-LINK™オーディオシステム、オートパイロットなどのNMEA 2000サポートを提供します。
簡単脱着マウント
ECHOMAP UHD2を安全に収納することは簡単です。電源 振動子コードが直接マウントに差し込まれるため、本体からワイヤを抜き差しする必要がありません。ベイルマウント機構により、マウントからECHOMAP UHD2本体だけををすばやく脱着できます。
¹互換性のあるモバイルデバイスとペア設定した場合。
²自動ガイダンスは計画目的のみであり、安全な航行操作に取って代わるものではありません。
Wi-Fi®は、Wi-Fi Allianceの登録商標です。
地図
日本仕様Garmin Marine GPSは 日本語フォント 地図著作権認証機能で 国土交通省刊行1/25000の日本全土の海岸線と556の湖やダム湖岸データを日本語表示 無料 無期限で使用できます。556の湖やダムデータリスト
ウオータービューマップでは更に細かい河川や湖沼が含まれています。
別売り地図は「ガーミンジャパン株式会社」にて日本全土NEWPEC+1m 間隔 海底地形ファイルが用意されています。購入した日からポイントがわかる1m等深線図+漁礁入りです。日本仕様Garmin Marine GPSは 日本語フォント 地図著作権認証機能で購入されたNEWPEC地図を日本語表示 無期限で使用できます。こちらはガーミンジャパン株式会社より直接ご購入ください
一般
|
| 寸法 |
10.4"×6.5"×3.2" (26.4×16.6×8.0cm) |
| 重量 |
1.0 kg (2.3 lbs)
|
防水規格
|
IPX7
|
| 表示タイプ |
WVGAディスプレイ |
| 表示サイズ |
7.8" x 4.8"(19.9 x 11.3); 9.0"インチ(22.9 cm) |
| 表示解像度 |
1024×600ピクセル |
| 消費電力 |
20.7W |
| アンテナ |
Internal_or_external_over_NMEA_2000 |
| 取り付けオプション |
ベールまたはフラッシュ |
| 受信機 |
10 Hz
|
| Garmin Marine Network™ポート |
1 Panoptix™ポート 地図 振動子共有可能です
|
地図とメモリ
|
| データカード |
1 microSD™カード; 最大32 GBのカードサイズ
|
| ウェイポイント |
5,000
|
| ルート |
100 |
| トラックログ |
50,000ポイント; 保存されたトラック50個 |
| 内臓地図 |
世界ベースマップ
|
地図プロッタの機能
|
| Garmin Sonarと互換性があります |
|
| AISをサポート（目標船の位置を追跡） |
|
| DSCをサポート（DSC対応VHFラジオから位置データを表示） |
|
| FUSION-Link™対応ラジオをサポート |
|
ソナーの特徴と仕様
|
| デュアル周波数（50 / 200kHz）ソナー対応 |
|
| デュアルビーム（77/200 kHz）ソナー対応 |
|
| サポートされる周波数 |
CHIRP（低、中、高）
通常魚探：50/77/83/200 kHz
ClearVü：260/455/800/1,080-1,230 kHz CHIRP
SideVü：260/455/800/1,080-1,230 kHz CHIRP
|
| 送信電力 |
500W（RMS）/ 4000W（ピークツーピーク） |
| CHIRPソナー技術 |
（ビルトイン） |
| ClearVü |
CHIRP（内蔵）
|
| SideVü |
CHIRP（内蔵）
|
| 最大深度 |
600m 50khz 海水
350m 77khz 海水
300m Mid(中） Chirp 80-150khz 海水
250m Hiwide Chirp 150-240khz 海水
220m ClearVü：260 kHz 海水
120m ClearVü：455 kHz 海水
60m ClearVü：800 kHz 海水
220m 幅400m SideVü：260 kHz 海水
120m 幅200m SideVü：455 kHz 海水
60m 幅120m SideVü：800 kHz 海水
20m 幅30m SideVü：1120 kHz 海水
LIVE SCOPE 前方30m 下方40m 淡水
Panoptix 前方80m 下方90m 海水
上記は海水使用時の実測に基づい実測に基づいています。
淡水使用の場合の距離は一層伸びます。
（探査能力は底質および他の水の条件に依存します）
|
| ボトムロック |
可能 |
| 水温ログとグラフ |
可能 |
| ソナー録音 |
可能 |
| ソナープレイバック |
可能 |
接続
|
| NMEA2000®対応 |
○ |
| トランスデューサのピン |
12 |
| NMEA 0183入力ポート |
無し
|
| NMEA 0183出力ポート |
無し
|
| ビデオ入力ポート |
なし |
| ビデオ出力ポート |
なし |
| ワイヤレス接続 |
○
|
内容物
ECHOMAP UHD2 92sv本体
- 電源/データケーブル
- クイックリリースクレードル付きチルトマウント
- インダッシュ設置フラッシュマウント
- 保護カバー
- 日本語マニュアル
|
