GPSMAP8700 Black Box

商品コード : 010-02094-00
製造元 : GARMIN.inc
参考税別小売価格 : 839,900円
価格 : 839,900円( 税込923,890円)
数量


かごに入れる すぐに購入
  • お気に入りリスト
  • 商品についての問い合わせ
このエントリーをはてなブックマークに追加

GARMIN MARINEディーラー専用ショップ

一般のお客様は直接購入できません。 GARMIN製品はConnected GARMIN取扱店からご購入ください。

あなたにとって最適なレーダーの選び方

Connected GARMIN保証

通常製品は2年間、FORCEは3年間の無償修理保証です。振動子、LiveScope振動子、GLS 10も保証対象です。

正規輸入品を確認

製造番号からConnected GARMINのサービス対象機器であるかを確認できます。

保証内容の詳細を表示
  • 通常製品は出荷日から2年間保証
  • FORCEは出荷日から3年間保証
  • 振動子の故障も保証対象
  • LiveScope振動子も保証対象
  • GLS 10の故障も保証対象

物理的破損、誤使用、誤施工、保証条件外の使用による故障は、無償修理の対象外となる場合があります。


GARMIN MARINE製品サポート
GARMIN MARINE製品サポート

G-FISHINGサポート内の検索

GARMIN 正規ディーラー顧客限定 認証アイテム プレゼントキャンペーン

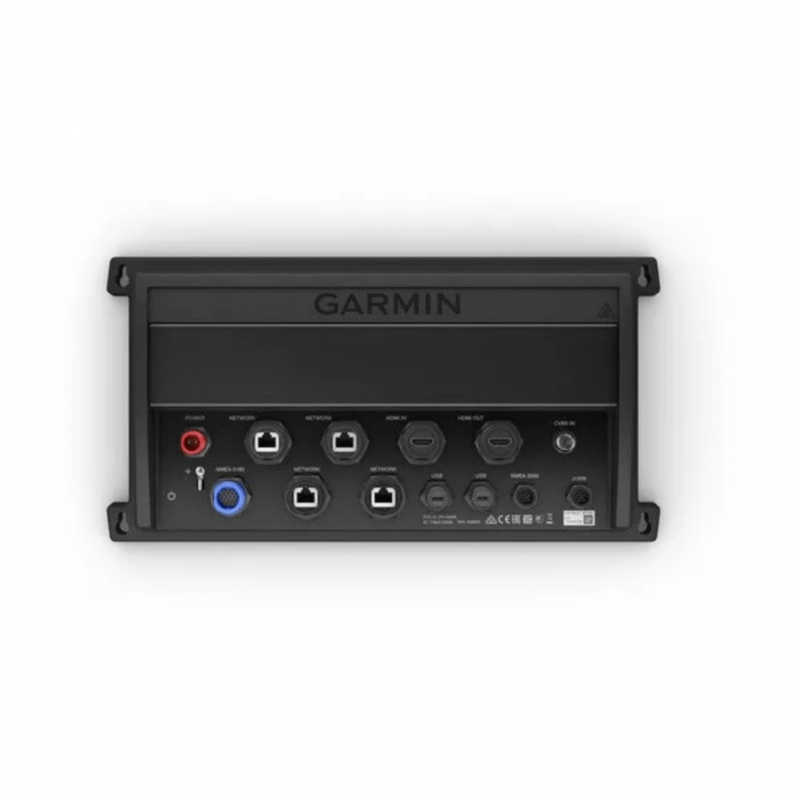

GPSMAP8700 Black Box



GPSMAP8700 機能概要

モニターが別売なので革新的なコックピットを製作可能です。

マリンシステム全体に完全に統合された驚異的な機能を船舶に提供します。このブラックボックスシステムは、Garminマリンモニターまたはサードパーティのタッチスクリーンモニター(別売り)と互換性があり、現在のヘルム構成に追加したり、美しく新しい完全に統合されたガラスヘルムを構築したりできます。

完全に統合された海洋システムを構築する

GPSMAP 8700ブラックボックスを使用すると、複数のソナーテクノロジーに加えて、オートパイロット、接続されたサービス、アプリ、エンジンデータ、マルチメディアを追加して統合できます。また、複数のヘルムにまたがるすべてのネットワークチャートプロッターの個人設定とユーザーデータを自動的に同期することもできます。必要なものはすべて、どのタッチスクリーンでも指先で簡単に見つけることができます。NMEA2000®ネットワークとGarminMarineNetworkを使用すると、レーダーや自動操縦装置からカメラ、計器、前向きソナーまで、チャートプロッターから制御され、複数の画面で共有される完全な海洋電子機器スイートを簡単に構築できます。さらに、私たちの排他的なOneHelm™システムは、デジタルスイッチング、照明、安定化などのシステムの完全な制御をタッチスクリーンモニターにもたらすために、多くのサードパーティ製の船内製品を調整します。一部のMercuryおよびYamaha®モデルを含むさまざまな種類のエンジンに接続して、RPM、燃料流量、温度、トリム、およびその他の重要な情報をディスプレイに表示します。エンジン情報表示には追加のハードウェアが必要になる場合があるため、必ずエンジンの製造元に確認してください。


GPS 19x 10HzGPSおよびGLONASS受信機とペアリング

GPSMAP 8700ブラックボックスは、GPS19x外部10Hz GPSおよびGLONASSレシーバー(別売り)とペアリングして、1秒間に10回位置と方位を更新できます。より流動的な血管の動きを表示し、5,000のウェイポイントを正確にマークしてナビゲートする能力を劇的に向上させます。

ガーミンカードリーダーが必要です

Garmin Card Reader(別売り)は、便利なリモートマウントと、マッピング用の2つのSD™カードスロット用の単一のアクセスポイントを提供します。追加のアクセスポイント用に複数のカードリーダーを追加できます。耐水性の磁気ドアにより、カードリーダーを水平または垂直に取り付けることができます。

Navionicsデータを使用してGarminチャートまたはマップを追加する

最も詳細で明確で簡潔なチャートとマップを使用してマップをアップグレードします。BlueChartg3およびBlueChartg3Vision沿岸地図作成、LakeVüg3およびLakeVüg3NavionicsデータとAutoGuidance¹テクノロジーを備えた超内陸マッピングなどのアクセサリマップの購入を追加するだけです。自動ガイダンステクノロジーは、指定された深度とオーバーヘッドクリアランスを使用して、ルートを簡単に計算し、推奨されるパスを確認します。また、Quickdraw Contoursが使用できるため、釣りをするときに1フィートの等深線で画面上にパーソナライズされた釣りマップを即座に作成できます。


完全に統合されたブラックボックスシステム
  • サードパーティのタッチスクリーンモニターとを画面に使用できます
  • GSD™26CHIRPProfessionalソナーモジュール、Panoptix™LiveScopeシステム、  Panoptix™オールシーイングソナーライン全体 (すべてのトランスデューサーは別売り)など、さまざまなGarminブラックボックスソナー製品を完全にサポートします。
  • 内部ソナー共有、複数のブラックボックスソナー、超高精細ClearVüおよびSideVüスキャンソナー、自動操縦、接続されたサービス、アプリ、エンジンデータなどを統合します
  • 外部GPS19x10 Hz GPSおよびGLONASS受信機とペアリングして、位置と方位を1秒間に10回更新します
  • プリロードされたワールドワイドベースマップ。統合されたNavionics®データとAutoGuidance¹テクノロジーを備えたBlueChart®g3チャートと互換性があります


高速 高機能 高輝度 広角表示
ハイパフォーマンス4CPUプロセッサにより、当社の最速の地図描画を提供でき、4GPUのビデオ処理機能がが強化されています。
6画面同時高速処理能力によりレーダー、ソナー、マルチメディアのネットワーク全体で優れたユーザーエクスペリエンスを提供。
GPSMAP 8700のGPUは、タッチコントロール付きフルHDスクリーン1920x1200ドットまで対応できます。

PCタッチスクリーンとして使用可能
Windows®およびMac®オペレーティングシステム用のタッチスクリーンモニタとして使用するための標準的なUSBタッチ出力を提供します。



強力なトータルステーション機能

この機器はネットワークを統合するトータルステーション機能です。

ネットワークデーター共有
ネットワークに繋がったすべてのマルチファンクションディスプレイでウェイポイント、ルートやトラックおよびユーザデータと地図データやQUICKDRAW CONTUREマップを共有することができます。 1つのGPSMAPに入力されたユーザーデータは、自動的にネットワーク内の他のGPSMAPと同期することができます。

ネットワークソナー共有
複数台のGPSMAPで接続された振動子を共有/機能共有使用することが出来ます。GPSMAPから他のGPSMAPにアクセスして他のGPSMAPに接続済みの振動子のソナーデータをを表示操作可能です。ネットワーク上のGPSMAPxsvの内蔵魚探回路とLIVESCOPE魚探回路を同時使用することも可能です。コンソールに設置したGPSMAP84xxシリーズが持つ2CHのCHIRP魚探回路をFBのGPSMAPから使用することもできます。また釣りをする位置に増設したGPSMAPのソナー情報をFBやコンソールで見たり操作できます。

ネットワークPANOPTIX
PANOPTIX3Dソナーをイーサネットで共有 ネットワーク上のすべてのディスプレイで操作設定可能です

ネットワークバードレーダー
ネットワークでバードレーダーを使用可能です。 鳥山を探して、カジキやマグロのいるナブラ見つけることが出来ます。
複数ディスプレイで違う設定 レンジで表示できます。1画面は通常モード1画面は短距離バードモードと言う使い方ができます。
NEWPECやQUICKDRAW CONTOURSの画面にレーダーエコーを重ねて表示することも可能です。1画面で距離レンジを変えたデュアルレンジ+地図オーバーレイ表示も可能です。

ネットワークコントロール
GRIDロータリーノブでジョイスティックやキーパッド制御をネットワークで操作可能です

NMEA2000接続
デジタル・スイッチング 自動操縦装置、オーディオの選曲、照明やアンカーローラーのリレー、トリムタブ操作などNMEA2000で定義されている機能を全て使えます。エンジン情報、各種機器のコントロールが可能です。他社NMEA2000アンテナからGPS/ヘディング信号を受けたり、各種データの共有 表示が可能です。 ※データ共有/表示は接続機器のメーカー/モデルによってできることが変わります。

NMEA0183機器共有
GPSMAP/AQUAMAPにNMEA0183入力接続された機器 AIS ヘディングセンサー 外部GPサンテナなどの情報はイーサネット上で共有されて他のGPSMAP/AQUAMAPから利用可能です。イーサネットケーブル一本で各種データを共有できるのでフライングブリッヂへの施工を簡素化します

Wi-Fi接続でスマホ、タブレットなどに画面を共有/操作が可能です。アプリ:Garmin Helmをスマホ・タブレットにインストールし、表示/操作を行います。
強力な統合操作性


内蔵WIFI機能
WI-FIネットワークカメラやGARMIN HELMアプリでwi-fi接続したタブレットやスマホからすべての操作表示が可能です。
VIRBWIFI接続2系統+1系統の同軸画像入力で1つのカメラでエンジンルームを監視したり、釣りの動画を撮影したりできます。
FB/コンソール/後部甲板/の魚探やGPS PANOPTIX レーダー機能を使い合う事ができ、タブレットからモニターと操作可能です


内蔵+ANT機能
quatixが持つ
3400箇所の潮汐表 高度計、気圧計、3軸コンパス 温度センサーデータをGPSMAP側で表示させたり
NAUTIXに各種データーを表示させたりできます。

映像入力
暗視カメラ 監視カメラを同軸アナログ信号入力できます
1-BNCコンポジット
1-HDMI

映像出力
1-HDMI

IPネットワークカメラサポート
AXSISネットワーク監視カメラをサポートします。

Model Description Supported Axis Software
P3905-R Fixed iris network camera with adjustable focus, 1080p video 5.55.3
M3024-LVE Low light fixed dome network camera, 720p video, fixed focus 5.50.5.4
Q7424-R 4 channel analog (BNC composite) to IP encoder, 720×480p video 5.50.4

強力なネットワーク機能と拡張性

イーサネットワーク 4ポート
NMEA2000 1
J1939 1
NMEA0183 4 1IN 2OUT
内蔵WI-FI
内蔵+ANT通信
同軸映像入力 1
HDMI出力 1
HDMI入力 1
USB 2マイクロ


ネットワークソナー使用可能

(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​

現在民生品最強の発振回路3KWデュアルチャンネルCHIRP回路 GSD26が使用できます。
3000mを超える深海まで探査できます。


Panoptixが接続可能
イーサネットワーク経由で
3Dソナーが使用できます。
前方下方を動画で捉えて立体的に水中を視覚化します。

自動等深線作図機能

(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​

Quickdraw Contoursは、走ったところがどんどん海底地形図化されていく、まさに釣り人が欲しかった機能です。

GPXウェイポイントの転送

他メーカーのGPS製品やGarminのハンディーデバイスに保存しているウェイポイント、航跡またはルートを、業界標準のGPX ソフトウェアフォーマット経由で、データを新しいGarminチャートプロッタと交互に転送することが簡単にできます。


地図



日本仕様Garmin Marine GPSは 日本語フォント 地図著作権認証機能で 国土交通省刊行1/25000の日本全土の海岸線と556の湖やダム湖岸データを日本語表示 無料 無期限で使用できます。556の湖やダムデータリスト

ウオータービューマップでは更に細かい河川や湖沼が含まれています。

別売り地図は「ガーミンジャパン株式会社」にて日本全土NEWPEC+1m 間隔 海底地形ファイルが用意されています。購入した日からポイントがわかる1m等深線図+漁礁入りです。日本仕様Garmin Marine GPSは 日本語フォント 地図著作権認証機能で購入されたNEWPEC地図を日本語表示 無期限で使用できます。こちらはガーミンジャパン株式会社より直接ご購入ください




GPSMAPモデル間の違い

echoMAP CHIRP svとAQUAMAPとGPSMAPGPSMAP7400シリーズと1222/1022と722/922シリーズの違いを説明します


機種別の機能比較 GPSMAP8700

AQUAMAP GPSMAP7400
xsv無しシリーズ

モデルMAP
1022/1222


GPSMAP
722/922
魚探回路 (魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​ ○ × × (魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​
レーダー ○ ○ ○ ○ ○
増設ディスプレイ 6台まで 6台まで 6台まで 6台まで 6台まで
ネットワークソナー

GSD24/25/26+GCV10

ネットワーク上共有

GCV10

GSD24/25/26+GCV10

ネットワーク上共有

GSD24/25/26+GCV10

ネットワーク上共有

GSD24/25/26+GCV10

ネットワーク上共有

WI-FI 内蔵 端末6台接続 外付け 端末6台接続 内蔵 端末6台接続 内蔵 端末6台接続 内蔵 端末6台接続
NMEA2000 ○ × ○ ○ ○
NMEA0183 4IN/2OUT 2IN/2OUT 2IN/2OUT 1IN/1OUT 1IN/1OUT
イーサネット ポート4個 ポート1個 ポート2個 ポート2個 ポート1個
Quickdraw Contours プリインストール プリインストール プリインストール プリインストール プリインストール
外部モニター出力 DVI-D出力1 ×

DVI-D出力1
(7407.7408)出力不可

× ×

外部入力

同軸映像入力 1
HDMI入力 1
​USB 1
×

同軸入力2

(7407.7408)同軸入力1

同軸入力1

同軸入力1
画面 サードパーティー1920X1200
タッチスクリーンが使用可能
8/10インチ 800X600 7416:16インチ1366x768
7412:12インチ1280x800
7410:10インチ1280x800
7408:8インチ1024x600
7407:7インチ800X600
1222
12インチ1280x800
1022
10インチ1024x600
922
9インチ1024x600
722
7インチ800X480
VIRB-JXE WI-FI接続/操作可能 × WI-FI接続/操作可能 WI-FI接続/操作可能 WI-FI接続/操作可能
quatix/NAUTIX
接続
直接接続 × 別売GNT10が必要 直接接続 直接接続

チャープ AIS ソナー ダウンビュー サイドビュー 防水 NIMEA0813 NIMEA2000


本体スペック

  • 本体:38.3 x 19.8 x 4.7 cm

詳細スペック

同梱品

  • GPSMAP8700ブラックボックス
  • 取り付けハードウェア
  • 電力ケーブル
  • NMEA2000®2メートルドロップケーブル
  • NMEA2000Tコネクタ
  • ドキュメンテーション

※本体のみの販売です。画面は別売りです。



体機能詳細

NMEA2000

各種NMEA2000機器の監視 操作ができます。
トローリングモーター オートパイロットの制御
エンジンの回転数 燃費 使用時間の監視
ヘディングやGPSデータの取得表示可能

06JUN01_1253_01

デジタル・スイッチング

FBから遠く離れた場所のスイッチをON OF 劇的に艤装が単純化できます

WXGA

FUSION LINK

本物の防水マリンオーディオFUSIONと接続コントロール

防水ヘッドユニットに収めたスマートフォンにGPSMAPからアクセス 設定したゾーンで鳴らす音楽を個別にコントロール

2012221163643271

fusion-garmin

 マリンウオッチquatixと接続

内蔵ANT®を使ってGPSMAP/ECHOMAP CHIRPからNMEAに2000®データをマリンウオッチquatixと通信
ウェイポイントをマーク ルートを読みこんで、スタート地点を知らせる

オートパイロットリモコン/VIRB®アクションカメラのリモートコントロール
quatixが持つ3400箇所の潮汐表 高度計、気圧計、3軸コンパス 温度センサーデータをNMEA2000経由で供給


セイルレーシング専門機能:レースカウントダウンタイマー、仮想スタートラインとタックアシストが使えます

garmin
garmin-quatix-marine-gps-watch_5


NAUTIX

ウエラブルディスプレイコマンダーNAUTIXと接続表示可能。

現在は計器情報だけですが、各種情報が表示操作出来るようになる予定です


garmin-nautix
NAUTIX_Image_2_webready

enviornment

操作免許不要レーダーで最高の解像度6FTオープンアレイレーダー接続可能

6FTオープンアレイレーダーは1.1°指向角

1km先の20m以下の船も1隻 1隻分離探知できる解像度を誇ります

4ft+pedestal 6ft+pedestal010-00960-00

エコートレイル バードビューレーダー デュアルレンジ表示 海底地形図との重ねあわせなどができる高機能レーダーGMRシリーズと接続できます

工事設計認証を取得しているので日本で電波法に基づいて開局免許が取得できます

radar-overlay

wifiアクションカメラVIRB-J XE 4台と接続

録画停止再生 魚探画面と分割表示という設定ができます

究極のフィッシングビデオが撮れます

 VIRB_XE_HR_3397

自分が釣りをする様子を撮ったり、エンジンルームをモニターしたりできます

PANOPTIXと一緒に撮影すると魚がルアーに反応してバイトするまでを一気に撮れます

3_frame_freshwater_fishing

新機軸機能自動等深線作図機能Quickdraw Contoursが搭載されています。

全ての探査機能を装備したDGPS魚群探知機の決定版です。
(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​

リアルタイムの探査精度が大幅に向上 自動等深線作図機能Quickdraw Contours

label_3_76xx_white
QUICKDRAW CONTOURS(自動等深線作図機能)では30cm間隔の等深線図を自分でリアルタイムで生成します。自分の地図を作るのにパソコンもインターネットもソフトもいりません。そして無料です。

GPSMAPではGARMINネットーワークを介してつながっているGPSMAP/AQUAMAPと地図共有機能が有りますので
ネットワーク内の魚群探知機で作成したQUICKDARAW CONTURE地図を全てのディスプレイから見ることができます

どんどん蓄積どんどん詳細になる自分の地図

この地図が2回の航海で

こんなに詳細になっていきました。
ただ走るだけです。
 この機能をONにするだけで走った場所、釣れた場所を水中地形図化していきます。

水深ごとにグラデーション表示も可能です。

27FEB16_0316_00-760


水深ごとの色分け表示も可能。
設定水深は10CM単位で可能



NEWPECより正確で詳しい自分だけの地図
これはNEWPEC 海底地形図1m間隔の等深線図の漁礁です

030116_1400_01

これにQUICKDRAW CONTOURSで等深線を作るとこんな感じです
30分でこんな地図ができてしまいました。

030116_1400_02

実証テストでも水深445Mで30cm間隔等深線を現場で描画しています。
実証テスト 自動海底地形図作成機能 Quickdraw Contours


走った場所、釣れた場所を水中地形図化


実際に時速4.55km 水深445.4mでも30cm刻みの等深線を生成しています
魚探画面では到底感知できない凹凸を図化していきます。

Quickdraw Contoursがあれば本当にどうして釣れたかわかってしまう

詳細マップが自動生成されます。これまで24万円のB175Lでないと分からなかった微妙な凹凸が

GT21でもわかるようになり、等深線図でそれがのこるのです。アカムツ キンメはもちろんアコウダイ アブラボウズのつき場が明らかになっていくことでしょう
高価な機材を積む漁船よりも高度な探査が可能になり、これまでわからなかった深海の詳細な地形を現場で無料で見ることができます。



PANOPTIX接続

 PANOPTIXは単なる振動子ではなく振動子+送受信回路+演算回路+加速度センサーが内蔵された3Dソナーモジュールです。送受信解析補正済みのデータをイーサネットで送信します。
ECHOMAPCHIRP 7/9SV 7cvには3DソナーPANOPTIX専用イーサネットポートが装備されて、1台接続可能です。
PANOPTIX3Dソナー[別売]を組み合わせると前方や下方を毎秒1回3D化、魚がどの方向へ動いているか、すべて把握できます。LIVE VUモードでは水中ライブ映像を動画表示が可能で、ルアーのスライド状態やフォール速度、魚がルアーを追いかけてく動画が見ることができます。
PANOPTIXはエコートレイル機能で魚の移動した残像が表示されますので魚が仕掛けに反応しているかどうかを水中を覗くように見ることができます。魚の反応がわかるので釣らなくてもより魚が好む色やアクションを短時間でみつけられます。

 PANOPTIXで異次元の釣りが可能になります。

異次元 予言フィッシングガイド

タチウオの映り方 GARMIN公式デモンストレーター 森本 純

■実釣 タチウオをPanoptix PS30 下方探査用3Dソナーで追い詰める

これから釣れる人を予言して実際に釣っている動画を御覧ください

PS30/31の実際の動作を動画で説明しています

G-Fisher 魚探の達人 タチウオ編(Chase 森本船長)

PS31

3D前方探査を使えば前方90M 60°の水面から水中90mの3角柱 の探査領域を毎秒1回走査 前方横方向に移動していく魚を狙い撃ちしたり追跡できます。

3D前方探査

前方ライブ映像

PS21

PS21はPS31から3D表示機能を減らして前方ライブ探査機能だけに絞り込んだモデルです
前方探査では前方90m以内の魚の反応がライブ映像動画で表示できます。ルアーそのものやルアーを追いかける魚が映るのでキャスティングの釣りを全く違う次元に引き上げます。

PS30

下方探査では下方の前45m後45m右90m左90mの探査範囲を1秒に1回探査して魚の移動方向水深を毎秒把握できます。
エレコートレールによって動くものは尾引が表示されます。
ジグや鯛ラバに反応しているかどうか、群れが右舷にいるか左舷にいるかリアルタイム把握できます。

下方ライブ映像

PS30_LiveVu_Down_54_860

3D下方探査

PS30_RealVu_Down_27_130

3D下方履歴

PS30_RealVu_Historical_43_500

GPS連動スクロールバック

(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​

 スクロールバック機能は探査効率を大幅に向上させる機能です。通りすぎてしまったポイントを魚探画像を巻き戻してカーソルで指定した画像の位置を記録できます。
 自船の真下だけでなくサイドビューに写った自船の横方向の過去の物体も巻き戻して記録できます。

echomap chirp GPS画面

サイドビュースキャンスクロールバック
(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​
過去の過ぎ去った横方向の座標値を取得記録

echomap chirp GPS画面

ソナーログ

(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​

 ソナーログは魚探が表示した画像をGPS座標とともに録画する機能です。無料のPCソフトHOMEPORTにに録画データを表示して、今日走行した場所から新たにポイントを見つけ出すことができます。

GPXウェイポイント転送機能

 GARMINはGPSで取得したポイントデータはお客様の資産だと考えています。時間と燃料と情熱を掛けて集めたデータが持ち出せないと万が一機器が壊れた時に大切なデータを失うことになります。
 GARMINは他社の機器に蓄積したポイントデータをGPX形式で読み込めます。また、当然GARMINから出力も可能です。

地図

 国土交通省刊行1/25000の海岸線と556の湖やダムデータを無料で使用できます。
オプション地図は「株式会社いいよねっと」様にて日本全土NEWPEC+1m 間隔 海底地形ファイル[別売]が用意されています。シンプルに購入した日からポイントがわかる1m等深線図+漁礁入りです。

※本体のみの販売です。使用するには、対応するネットワークに接続されたソナーユニット+振動子が必要です​

(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​

互換性のある機器

NMEA2000ネットワーク 構築用パーツ








このページをSNSで共有しませんか?

このエントリーをはてなブックマークに追加

GPSMAP8700 Black Boxを愛用されている方、評価レビューを書いてみませんか?

  ニックネーム : 評点 :
内容 :
レビューを書く
入力された顧客評価がありません

ページトップへ
