業務用に作られたCR 1522は、キーと互換性のある15インチのスタンドアロンレーダーディスプレイで、チャートと互換性があり、ポートレートディスプレイで重要な情報を一目で確認できます。
大型ディスプレイは太陽光下でも読み取りできる高輝度。
|
レーダーは、従来型とソリッドステートの両方を提供することを意味します。
|
ターゲットトラッキング（TTは最大50のターゲットを追跡します。
|
視認性を高めるデュアルレンジ機能により、他の船の動向を遠近で把握。
|
BlueChartとBlueChart Visionの両方のチャートとともにコーストします。
|

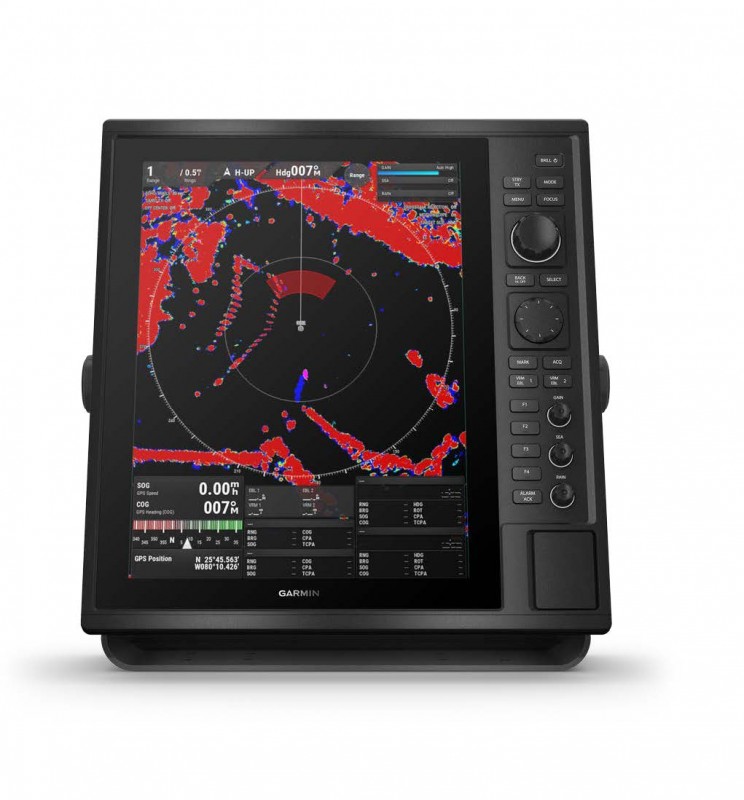

CR 1522マリンチャートレーダー
半商業船および作業船用のこのキー付きポートレート15インチスタンドアロンデバイスは、太陽光下で読み取り可能な画面で、一目で短距離および長距離の可視性を提供します。 この耐水性ディスプレイは、すべてのGarminの従来のGMRおよびソリッドステートGMRファントムレーダーと接続して、優れたパフォーマンスを発揮します。また、最大50の選択されたターゲットのターゲットトラッキング（TT）を簡素化します。 このデバイスには、オプションのマッピングを含む主要なチャートプロッタ機能が搭載されています。 デュアルSD™カードスロットを使用して、Newpecチャートに簡単にアクセスし、データを保存し、ソフトウェアの更新が可能です。
主な機能
大型ディスプレイ
15インチの大きなポートレート指向（4：3）の画面は太陽光下でも読みやすい（> 1000 nits）画面です。専用のノブにより、重要な機能を揺れる水上で簡単にアクセスできます。
アジア言語サポート
英語、簡体字中国語、繁体字中国語、日本語、韓国語、タイ語、インドネシアバハサ、マレーシアバハサ、ベトナム語、ビルマ語、ヒンディー語、グジャラート語で複数のアジア言語をサポート
マルチGNSSサポート
複数のGNSSコンスタレーション互換のGPS、GALILEO、GLONASS、BEIDOU、GAGANおよびSBASをサポート
直感的操作
1つのメインノブと3つの小さなノブを含む、直感的操作のためのすばやく簡単なアクセスノブとキー
レーダーサポート
CR 1522は、すべてのGarminの従来のレーダーおよびソリッドステートFantomradarと互換性があり、卓越したパフォーマンスを実現
多彩なレーダー表示モード
ターゲットトラッキングの簡素化
最大50の選択されたターゲットを追跡して、そこにあるものを監視できるようにします。
自動取得は、選択された最大50個のターゲットを追跡し監視可能
PIPズーム
ズームインして画面上の小さなターゲットを強調するPIP（ピクチャインピクチャ）機能
カーソル指定した点を局地拡大する機能ですからバードレーダーの反応を読み取るときに非常に便利な機能です。
デュアルレンジ機能
デュアルレンジモードは、基本モードを2つの独立したレーダーディスプレイに分割し、それぞれが独自のレンジ、ズーム、ディスプレイ設定、オフセットを備えています
PROFESSIONAL RADAR MODE
前方にガードゾーンを設定して走ると事前に衝突の可能性がある反応をアラームで知らせます。霧中夜間航行には必須の機能です
RADAR OVERLAY
NEWPEC海底地形図上にレーダー反応を重ねて表示 他船の座標位置を取得することも可能
 耐水性
本体は、耐水性のIPX6およびIPX7（IEC60529）です。
チャート機能
デュアルSDカードスロットを備えNEWPEC海底地形図沿岸チャートのチャートを使用できます。
簡単な維持管理
デュアルSDカードスロットにより、データのバックアップが簡単になり、ソフトウェアの更新で機器を最新の状態に保つことができます。
| 単位寸法 (W x H x D) |
355 x 376.7 x 82.7 mm |
温度範囲 |
-15°to 50°C |
| ディスプレイサイズ |
15" diagonal, (228.1 x 304.1 mm diagonal) |
取り付けオプション |
Flat and flush, bail with optional accessory |
| ディスプレイ解像度 (W x H) |
XGA; 1024 x 768 pixels |
データ カード |
2 SD card slots; 32 GB Max. storage |
| 重量 |
3.7 kg (5.7 kg with bail mount) |
プリロードマップ |
Worldwide basemap |
| IP 評価 2 |
IP26 & IP27 (IEC60529) |
グラフの形式 |
Garmin BlueChart |
| 電源 |
10 to 36 VDC |
アンテナ |
Internal or external over BNC |
| 消費電力 |
27 W (Max. power consumption @ 12 VDC) |
受信 機 |
10 Hz GPS/GLONASS/GALILEO/BEIDOU/ |
| |
2.71 A (typical current draw @ 12 VDC) |
|
QZSS/GAGAN AND SBAS |
| |
3 A (Max. current draw @ 12 VDC) |
|
|
| ヒューズ |
8 A, 125 V fast-acting |
ウェイポイント/ルート/トラック |
5000 waypoints / 100 routes / 50 saved tracks |
| 材料 |
Polycarbonate plastic and die-cast aluminum |
インターフェイス |
2 NMEA 0183, 1 NMEA 2000 |
| NMEA 2000 LEN |
2 |
NMEA 2000ドロー |
75 mA Max. |
| コンパス -安全設置距離 |
65 cm |
最大。AIS ターゲット |
300 |
| |
|
|
|
| PPI有効直径 |
213.8 mm |
PIP ズーム |
2x |
| |
(ピクチャー・イン・ピクチャー) |
| 最大。TT ターゲット |
50 (automatic or manual acquisition) |
レーダー チャートの向き |
Headup |
| |
|
North up |
| |
|
Couse up |
| 表示範囲 (nm) |
0.125, 0.25, 0.5, 0.75, 1, 1.5, 2, 3, 4, 6, 8, 12, 16, 24, 32, 48, 64, 72, 96 (Depending on radar scanner model) |
範囲リング間隔 (nm) |
0.0625, 0.125, 0.25, 0.5, 0.75, 1, 1.5, 2, 3, 4, 6, 8, 12, 16, 18, 24 |
| レンジ精度 |
1% of the maximum range in use |
範囲の解像度 |
GMR Fantom: 10 m |
| |
|
GMR xHD2: 16 m |
| Ebl |
2 (EBL 1 / EBL 2) |
Vrm |
2 (VRM 1 / VRM 2) |
| エコートレイル |
● |
オフセンター |
● |
| デュアルガードゾーンアラーム |
● |
パルス拡張 |
● |
箱の中身
- CR 1522
- 電力ケーブル
- ノブ付きベイルマウントキット
- ガスケット付きフラッシュマウントキット
- 保護カバー
- トリムキャップ
- テンプレートをインストールする
- ハードウェア
- ドキュメンテーション
|
